激光光聲光譜技術 PAS

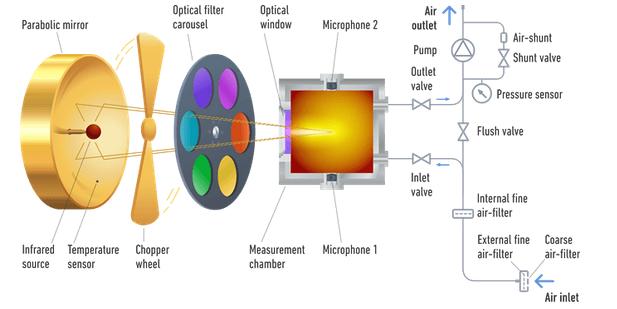

光聲光譜法PhotoAcoustic Spectroscopy(PAS)，被測氣體的特定波長(顏色)在紅外范圍內有吸收波譜，紅外激光二極管通常用作光源，被測氣體用特定紅外波長的調制光照射。照射紅外激光通過電子或機械方式進行調制，例如使用斬波器。當紅外激光的頻率與采樣池中氣體的吸收帶相對應時，氣體分子吸收一部分照射光。被測氣體濃度越高，被吸收的光就越多。被吸收的光會產生熱量，因此壓力會升高。由于紅外激光的調制，因此壓力將交替增加和減少。這就產生了一個聲音信號，可以被麥克風探測器檢測到，然后轉換成電信號。
當氣體樣品受到頻率為νmn的入射光照射，滿足入射光光子能量為氣體分子中兩能級能量之差的條件時，氣體分子將吸收光子能量，從初始能級En躍遷至能量更高的能級Em，即有：

（1）：σ=νmnclight=Em-Enhc

式中：σ為入射光的波數；clight為真空中光速（約為3×108 m/s）；h為普朗克系數（6.62×10-34 J?s）。只有滿足如式（1）頻率關系的入射光子才能被氣體吸收，因此不同成分的氣體擁有不同的氣體吸收線。

當入射光調制頻率小于無輻射弛豫頻率時，氣體的溫度就會以相同的頻率被調制。根據氣體運動定律，在氣體體積一定的情況下，氣體溫度的調制會導致氣體壓強周期性的變化，在光聲池中激發出相應的聲波。用微音器檢測此聲波信號，即可測得氣體濃度。

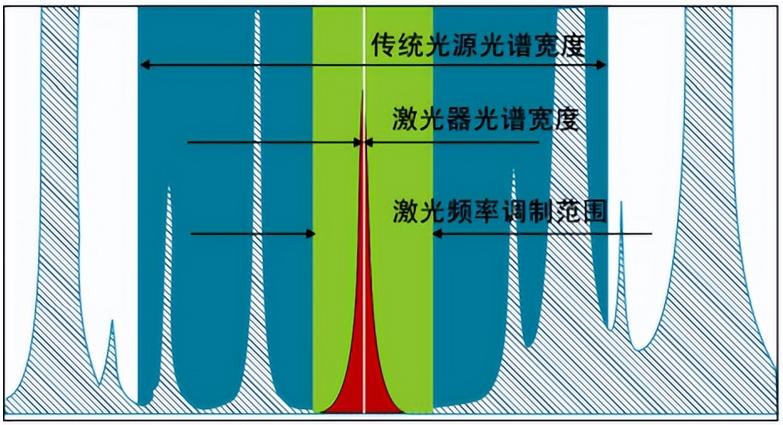

不同波數處氣體吸收線的集合稱為氣體的吸收譜［29］。氣體在不同波數的吸收系數α（ν）由單位體積內氣體分子的密度Ng和氣體分子的吸收截面ξ(ν)共同決定，即有：

（2）：αν=ξνNg

氣體環境受到影響時，氣體吸收譜線有可能會加寬。氣體分子吸收線型加寬的物理機制可分為自然加寬、碰撞加寬和多普勒加寬3種形式。
當能量為I0、調制角頻率為ω的入射光照射至長度為L(zhǎng)的氣體腔（即光對氣體的有效吸收長度為L(zhǎng)）時，氣體吸收光而產生的總熱量Htot為：

（3）：Htot=I0(1-e-ανL)ei(ωt-φ)

式中φ代表激發態粒子數密度與光子流密度之間的相位延遲。當調制的入射光照射至氣體光聲共振腔時，氣體中將會產生周期性調制的局部熱源，周期性地向周圍其他氣體分子擴散，因而激勵出同頻的聲波信號。產生的聲波信號S與氣體吸收光產生的熱源信號Htot、氣體對入射光的吸收長度L、光聲池常數C和光聲池所使用的信號探測器的靈敏度Rmic相關，即有：

（4）： S=HtotCLRmic=I0(1-e-αkνL)CLRmicei(ωt-φ)

光聲池常數表征系統中所應用的光聲池能夠?qū)⑺盏娜肷涔饨?jīng)過熱、聲和電等形式最終轉換為系統輸出電信號的能力，表示為：

（5）：C=(γ-1)GLVQ1ω1p1(rmic)

式中：γ=Cp/Cv為比熱容比，Cp和Cv分別為等壓和等容熱容量；V表示光聲池體積；G為光聲池幾何系數，表征光聲池與入射光形狀大小等參數的耦合效率；Q1表示當光聲池工作于共振頻率時的光聲池品質因數；p1表示位于聲學探測器處rmic的聲壓信號幅值。

1. 光聲效應的主要優點是靈敏度基本上不依賴于光路長度。這使得痕量氣體分析儀，在極低樣品的體積和短吸收路徑長度下有很高靈敏度

和很寬動態測量范圍內的高線性濃度響應成為可能。

2. 無干擾信號，結果極為準確:吸收是直接測量的，與背景無關。因此，PAS是檢測氣體*靈敏的方法之一，常用于微量氣體分析。

3. 樣品體積小，取樣池體積小:小尺寸的PAS電池可以測量非常小的氣體體積。與傳統方法相比，樣品體積可以大幅度減少。

4. 巨大的價格優勢:另一個優點是，PAS通常比其他氣體分析方法便宜。原因是麥克風探測器比(紅外線)探測器便宜。

5. 低漂移量:麥克風探測器的響應非常穩定。因此，漂移量很小，很少需要校準。
