1、穩定性
工業級無線傳感器網絡技術，具有自組網特性，無線穿透能力強、傳輸距離遠、信號穩定性好的特點，完全滿足鉆井現場使用的要求，符合無線電安全管理規范。
2、便利性
本系統中的所有傳感器均實現了無線化傳輸和供電，在鉆井現場安裝時無需布設任何線纜，維護、拆卸均非常方便。與有線傳感器相比可明顯提高現場安裝和拆卸效率，提高工作時效。
3、低功耗
所有傳感器在無線傳輸和傳感器部分均實現了低功耗設計，連續工作時間最長大于90天，并且可靈活設置傳輸頻率，進一步延長電池續航時間。
4、安全性
由于所有傳感器與錄井儀器房內的設備沒有任何電氣連接，傳感器處于浮地狀態。與有線傳感器相比具有很強的抗干擾和防雷能力，可有效避免因雷擊造成傳感器采集系統和錄井儀器房內部設備損壞。
5、擴展性
本系統支持來自其它類型傳感器的0-5V，1-5V，4-20mA等信號形式，只需簡單設置即可擴充更多的傳感器。
方案選型 | 方案一：傳感器無線改造 | 方案二：全套低功耗設備 |
傳感器 | 現有傳感器改造 | 全新低功耗傳感器 |
供電方式 | 鋰電池+太陽能 | 鋰電池+太陽能 |
兼容性 | 兼容所有傳感器 | 僅低功耗傳感器 |
傳輸距離 | ≥500米 | ≥500米 |
最長續航 | MAX≥60天 | MAX≥90天 |
擴充點數 | 50 | 50 |
傳輸頻段 | 2.4G（防串?dāng)_） | 2.4G（防串?dāng)_） |
安裝時間 | ≤5小時 | ≤2小時 |
綜合成本 | 較低 | 適中 |
方案均符合SY/T5190-2007 石油綜合錄井儀技術條件 |
*具體產品可能會有細微偏差 | 工作在溫度25℃和1013 mbar 測試數據
1-技術原理
ZigBee作為一項新型的無線通信技術，其具有傳統網絡通信技術所不可比擬的優勢，既能夠?qū)崿F(xiàn)近距離操作，又可降低能源的消耗。
2-光學結構

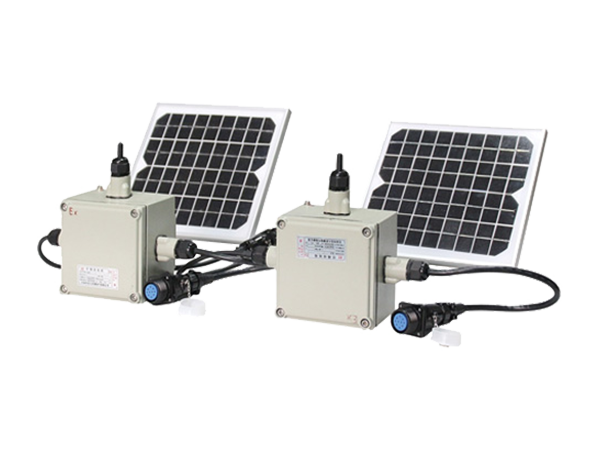

為了適應油氣現場的工況要求，我們采用防爆防水IP67的設計方式，將無線模塊以及鋰電池集成于一個小巧的防爆盒內，同時解決了防水以及信號阻隔的問題。
為了進一步延長續航時間，我們同時可以提供太陽能電池板的模組，根據自身產品使用的區域進行選擇。如中國新疆地區我們強烈推薦增加此配置。
3-系統設計
我們從物理采集層、無線傳輸層、數據加工層三個層次去搭建我們的系統。物理層兼容了傳統以及低功耗傳感器，使系統具有更好的兼容性以及合理的成本。
無線傳輸層著重考慮功耗以及組網傳輸?shù)姆€(wěn)定性。
數據層加入了容錯處理，進一步提高數據的準確性以及穩定性
GW-4030錄井無線傳感器系統，是本公司針對石油氣、天然氣、煤層氣、頁巖氣等清潔能源的開采而專門開發的物聯網式傳感器系統。相對于傳統的有線連接設備，該系統避免了現場的接線、布線和安裝等繁復工作，極大的提高的工作的效率以及準確度。一經推出，受到了市場的廣泛好評。
產品主要用于以下場合：
● 天然氣、煤層氣、頁巖氣檢測；
● 油氣錄井；
