系統架構
激光光聲光譜變壓器油中溶解氣體監測系統
局放在線監測子系統
鐵芯接地電流監測子系統
紅外成像測溫子系統
環境溫濕度監測子系統
按氣體種類查找
為了實現變壓器狀態檢修，必須支持多種監測設備、多種數據類型、多種通信協議的集成接入，遠程查看，智能決策。

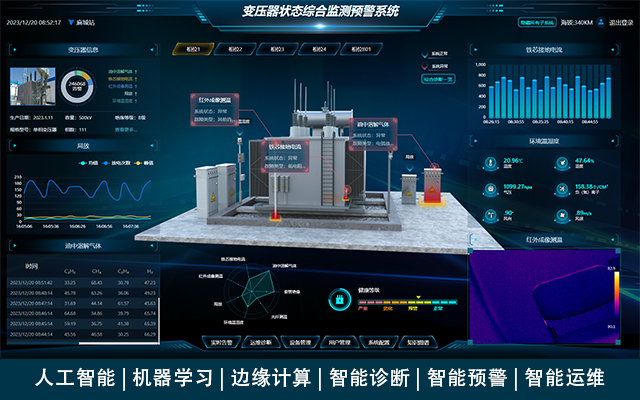

變壓器狀態綜合智能監測預警系統通過實時獲取變壓器運行狀態，兼顧對變壓器內部瞬變的突發性故障和緩慢發展的潛伏性故障的綜合感知，從電、油、力不同角度實現對變壓器的全方位、多維度參量監測，可廣泛試用于發電、輸電、變電、配電設備的狀態監測及故障預警。裝置采用4G/5G無線網絡實現數據互聯和共享，方便運維人員隨時隨地實時掌握被監測變壓器的運行狀態，從而保證電力系統穩定運行。
測量氣體 -
測量范圍 油中溶解氣體、局部放電、鐵芯接地、紅外測溫、環境溫濕度等多維狀態綜合監測
技術原理 -
應用領域 發電、輸電、變電、配電設備的狀態監測及故障預警
系統架構
激光光聲光譜變壓器油中溶解氣體監測系統
局放在線監測子系統
鐵芯接地電流監測子系統
紅外成像測溫子系統
環境溫濕度監測子系統
| 子系統(可選配) | 功能 |
|
激光光聲光譜變壓器油中溶解氣體 監測系統 |
利用光聲效應原理，在線實時檢測變壓器油中溶解的H? 、CO、CO? 、CH? 、C?H? 、C?H?、 C?H?等故障氣體及微水含量，實現對變壓器內部潛在故障(如放電、過熱)的早期預警和狀態 評估，保障電力設備安全運行。 |
| 局部放電在線監測子系統 |
利用特高頻(UHF)或超聲波傳感器實時捕捉變壓器內部局部放電信號，通過智能分析評估絕 緣狀態并預警潛在故障的在線監測裝置。 |
| 鐵芯接地電流監測子系統 |
是通過高精度傳感器實時測量變壓器鐵芯接地引下線的電流值，在線監測鐵芯絕緣狀態，及 時發現多點接地、絕緣受潮等故障并預警的裝置。 |
| 紅外成像測溫子系統 |
利用非接觸式紅外熱成像技術實時監測變壓器表面溫度分布，識別局部過熱(如套管接頭、油 枕、散熱器異常等),預警絕緣老化、接觸不良等故障的在線監測裝置。 |
| 環境溫濕度監測子系統 | 利用溫濕度傳感器實時監測變壓器運行環境的溫度和濕度的自動化監測裝置。 |
| 套管絕緣監測 |
通過實時測量套管泄漏電流、介質損耗(tanδ)及電容量變化，在線診斷絕緣老化、受潮等缺 陷，預警潛在擊穿故障，保障變壓器安全運行的智能化裝置。 |
| 聲紋振動監測 |
通過非接觸式傳感器實時采集變壓器外殼的聲紋與振動信號，分析鐵芯、繞組等機械結構狀 態變化，在線診斷繞組變形、松動及鐵芯缺陷等故障的智能預警裝置。 |
該系統對變壓器內部瞬變的突發性故障和緩慢發展的潛伏性故障的綜合感知，從電、油、力不同角度實現對變壓器的全方位、多維度參量監測，可廣泛試用于發電、輸電、變電、配電設備的狀態監測及故障預警。
警-1.jpg?6IO95rqQ5a6J5YWo6aKE6K2mLTEuanBn)
浠水某變電站變壓器監測與故障診斷系統應用項目
警-4.jpg?6IO95rqQ5a6J5YWo6aKE6K2mLTQuanBn)
武漢黃陂某集中式儲能站在線監測系統應用項目

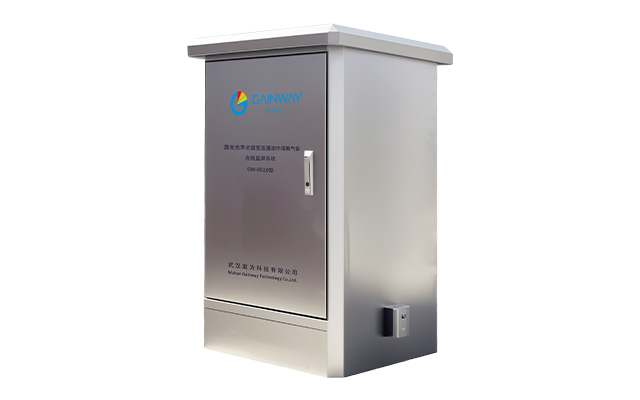

GW-6020型激光光聲光譜變壓器油中氣體監測預警裝置是基于先進的中紅外量子級聯激光光聲光譜技術面向國家電網及能源安全研制的高可靠性變壓器油中溶解氣體檢測系統，可實現變壓器油中溶解的H?、CO、CO?、CH4、C?H?、C?H?、C?...
發電機定冷水水中氫安全監測系統GW-6070是我司深度融合電力行業發展需求而研發的創新技術產品，該系統融入AI算法與機器學習技術，嚴格遵循國際電工委員會(IEC)標準及中國電力行業相關標準進行設計。 智能感知，...

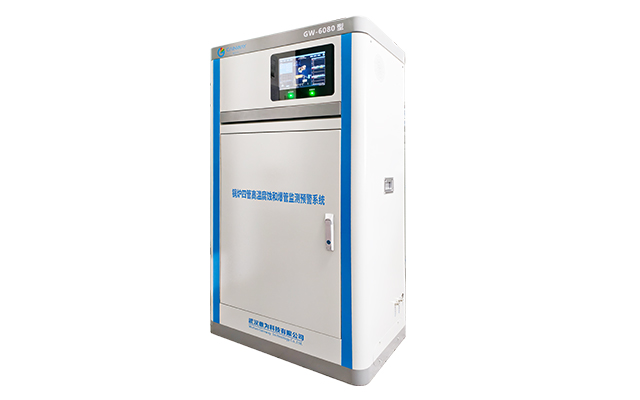

鍋爐“四管”高溫腐蝕和爆管監測預警系統是針對燃煤發電鍋爐關鍵熱交換管﹙水冷壁、再熱 器、過熱器、省煤器﹚失效問題而開發的實時高溫腐蝕和爆管監測解決方案。該系統利用四類先 進的耐高溫智能光聲傳感器，實時采集、監測...
便攜式高精度氫泄漏檢測儀是一款專為水中溶解氫或空氣中氫濃度檢測設計的精密儀器，采用國際領先的熱導檢測傳感技術實現高精度測量，可快速測定水體中的溶解氫含量。其檢測范圍覆蓋0-2000μg/L(水中溶解氫)，0-100%vol(空...
