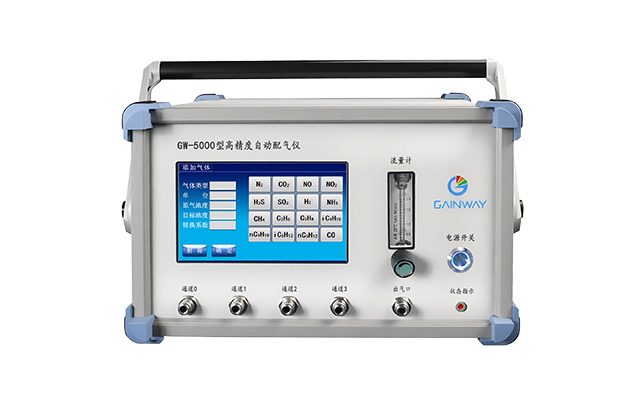

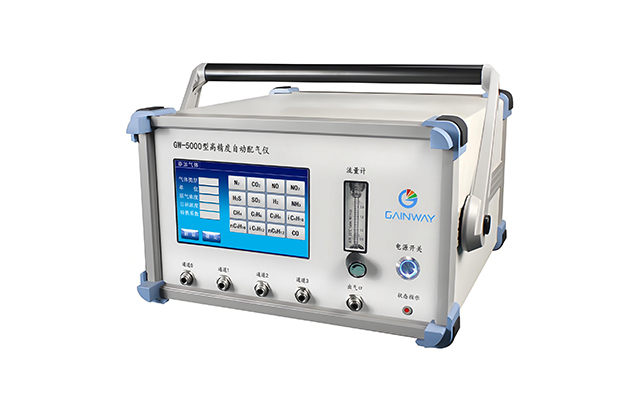

GW-5000型高精度自動配氣儀系統是為氣體分析、測試儀器的標定、校準和檢測的需要而研發的高科技產品，采用了高精度質量流量控制器做為流量控制器，集成了嵌入式ARM系統做人機控制，實現了無需PC機軟件的方便快捷的操作方式。本儀器能實現多達60種不同種類、不同濃度的多組份混合氣體的稀釋混合。
測量氣體 多達60多種標準氣稀釋
應用領域 高校科研場所、環保設備標定
高品質：高品質數字型MFC，工業級品質，質量保證。
快響應：預熱時間小于1分鐘，開機即可工作，無需等待。
高可靠：整體不銹鋼混氣室，高耐腐蝕防吸附管路，適應腐蝕性吸附性氣體。
安全性
防泄漏：內部管路接頭均采用不銹鋼卡套接頭，無快接裝置。外部接頭采用帶自封閉的自鎖接頭，拔下管路氣體不會泄露。
自清洗：通過軟件控制，設備使用完畢可以進行自動清洗，仿制有毒有害氣體留存設備造成人身財產傷害。
便利性
觸摸工作：選用了最新的電容型真彩大屏，無任何物理按鍵，操作通過觸摸屏完成所有工作。
簡潔設計：設計之初我們就提出了“三步工作法”，力求讓客戶最多進行三步操作就可以工作。
|
通道數 |
二、三、四、五、六、七、八通道 |
|
配氣精度 |
±1％F.S. |
|
MFC線性度 |
±0.5％F.S. |
|
MFC重復精度 |
±0.2％F.S. |
|
響應時間 |
≤2 sec |
|
漏氣率 |
1×10-9SCCSHe |
|
通道材料 |
316L 不銹鋼 |
|
進出氣口連接氣嘴 |
Φ6/不銹鋼穿板卡套 |
|
靜密封材料 |
氟橡膠（或丁晴橡膠、硅橡膠） |
|
預熱時間 |
5min |
|
工作環境溫度 |
-20℃～55℃ |
|
環境濕度 |
（15~85）% RH |
|
大氣壓力 |
（86~106）Kpa |
|
供電 |
220VAC 50Hz |
|
配氣稀釋比 |
可選1000:1、500:1、300:1、100:1。默認為100:1 |
*具體量程可能會有細微偏差 | 工作在溫度25℃和1013 mbar 測試數據

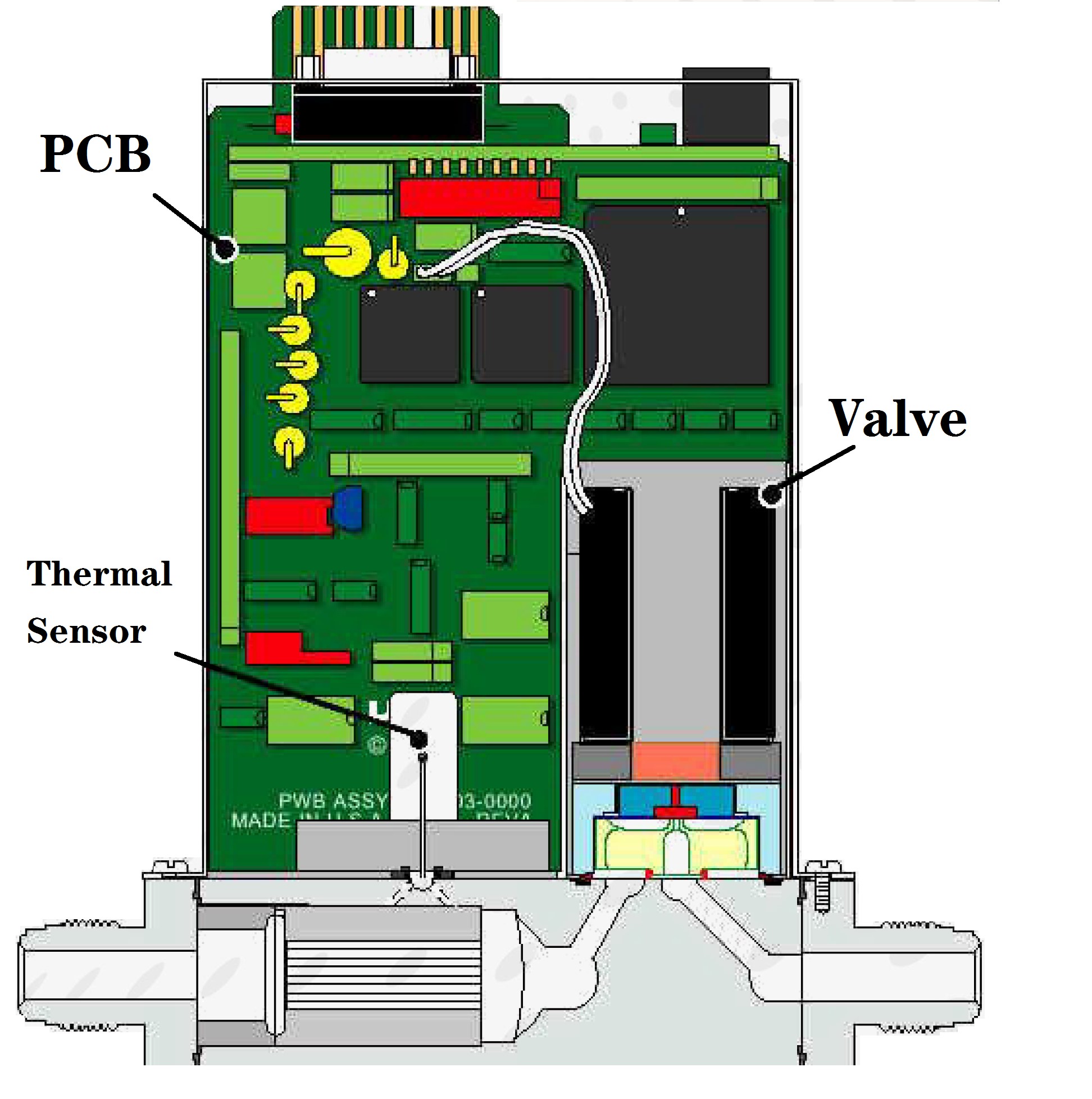

當氣體通過加熱的管子時。由熱力學定律Q=KF Cp△T可以計算氣體帶走的熱量。氣體的比熱和流量的大小與帶走的熱量成正比。不同的氣體，密度和比熱Cp不同。如果對帶走的熱量的進行檢測，把它轉化為電信號我們就可以利用氣體的比熱和密度，由電信號的大小確定氣體質量流量的大小。
配氣的關鍵就在于氣體的充分混合，如果沒有設計精密的混氣室，那么配出來的氣體就會出現濃度的波動，給測試帶來誤差。我們通過S型管路以及多級切氣的結構，對氣體進行充分的打散匯聚從而進行氣體混合，得到了非常好的應用效果。
防吸附耐腐蝕管路：為了解決氣體吸附和腐蝕管路的問題，我們選擇高品質聚四氟乙烯管路或不銹鋼管路進行氣路連接。
高可靠接頭：航空級的氣動接頭，帶自動鎖止裝置，滿足高頻次拔插使用。既照顧了使用的便捷性又獲得了安全性。

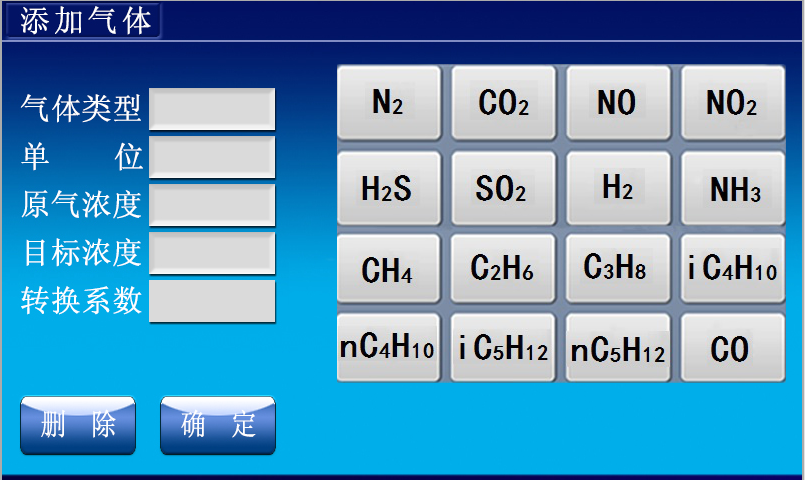

UI設計：簡潔大方的UI設計是為了讓客戶一目了然，配合“三步工作法”的設計理念，客戶可以實現5分鐘上手的傻瓜式操作。
氣體范圍：為了提高設備的適用性，我們涵蓋了多達六十余種常用氣體，并可以根據客戶需求進行無限擴充。
產品主要用于以下場合：
● 高校科研院所氣測實驗；
● 計量院等計量單位的校準計量工作；
● 環保等在線便 攜設備的現場校準。
